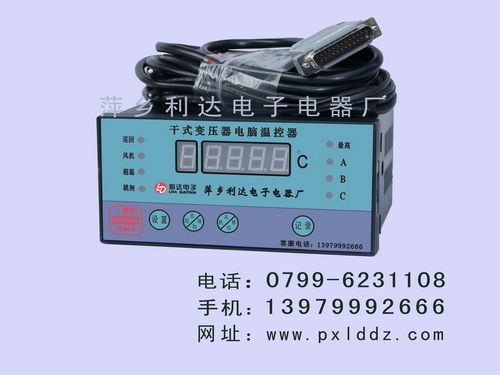

LD-BWD3K130A干式变压器温控仪


产品介绍:

LD-BWD3K130A干式变压器温控仪是为风冷干式电力变压器可靠运行而设计的新一代多功能电脑温控制器。利用预埋在干式电力变压器三相绕组线包中的三只Pt100铂热电阻来检测干式电力变压器线包的温升,并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。由于采用目前先进的德国RISC单片计算机并结合先进的I2C存储与调整技术,根据JB/T7631标准设计而成,使得温控器具有结构简单,运行可靠,抗干扰能力极强的特点。同时温控器还具有“黑匣子”功能,可记录停电前三个绕组线包的温度及本机的工作状态。
产品型号及其功能如下表:


型号 功能
温控器
(塑壳)系列嵌入安装开孔
尺寸155×77mm
3K130A 巡回检测和湿示温度,超温报警,超高温自动跳闸,传感器故障报警,不控制风机。
3K130B 巡回显示温度,控制风机启停,超温报警,超高温自动跳闸,传感器故障报警,故障信号输出(选配)。
3K130C C在3K130B型所有功能基础上,增加485接口。
3K130D 在3K130B型所有功能基础上,增加3路4-20mA的电流输出功能,可以远程传输温度信号。

功能介绍
1、检测并巡回显示三相线包绕组温度或只显示三相线包绕组中温度最高的一相绕组温度。巡回显示时每相显示约8秒。
2、故障声光报警:传感器故障时相应的A、B、C相指示灯亮,同时风机启动,机器内发出嘀嘀声并接通报警触点。显示器显示X—HO或X—LO,X表示出现故障相位。
3、风机启动和关闭功能:当三相线包绕组中有一相温度达到设定的风机启动温度值时风机自动启动,风机启动时风机指示灯亮。当三相线包线组中没有一相温度大于设定的风机关闭温度值时风机自动关闭。
4、超温报警功能:当三相线包线组中有一相温度达到设定的超温报警温度时温控器发出声、光报警,并接通报警输出端子(平时这两个端子间是断开的,报警时就会接通)提供一个开关信号,给远方的控制柜发出声光报警。
5、自动跳闸功能:当三组线包绕组中有一相达到设定的跳闸温度值时,温控器接通跳闸输出端子(平时两个端子间是断开的,跳闸时这两个端子口就会接通),以提供一个开关信号给远方的控制柜,启动跳闸电路。(为防止因偶然因素触发跳闸特设有约5S延时)。
6、手动启动关闭风机功能:按风机键,风机启动,再按风机键,风机关闭。如手动风机启动没有手动关闭风机,则风机启动约15分钟后自动关闭。
7、风机定时检测功能:为避免风机长时期不启动而锈蚀堵转损坏,特设有风机定时检测功能,定时启动时间可设定,范围为0-199小时,到设定值时温控器自动检测一次启动风机约2分钟,输入000时则取消该功能。
8、控制功能自检:可模似输入温度信号而使温控器作相应的控制。
9、“黑匣子”功能:可记录温控器断电时刻的三相线包绕组温度,以及本机的工作状态。
10、所有温度的设置均可通过面板上的轻触键直接设置。为防止闲杂人员设置,温控器设有密码,只有密码输入正确才能设置,否则只能查看而不能设置。设置温度范围见下表:


温度T 出厂设定温度℃ 可调温度范围℃
风机关闭温度T1 80 50-100
风机启动温度T2 100(90) 60-110
超温报警温度T3 130(140) 75-165
高温跳闸温度T4 150 90-170

注:设置时应遵循T4>T3>T2>T1+4(4为风机启停的最小回差值)
