单相电能表的接线

单相电能表的接线

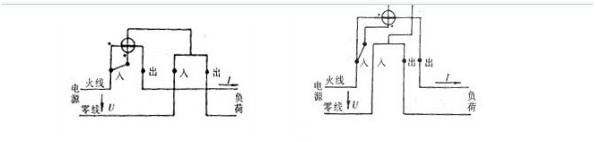

　　单相电能表有四个接线孔，两个接进线，两个接出线。按照进出线的排列顺序不同，单相电能表可分为了顺入式接线和跳入式接线，两种接线方式以下图。

　　对于一个具体的单相电能表，它的接线方法是确定的，在使用说明书上都有说明，一般在接线端盖的背后印有接线图。另外，还可以用万用表的电阻来判断电能表的接线。电能表的电流线圈串在负荷回路中，它的导线粗、下数少，电阻值近似为零;而电压线圈与负荷并联，导线细，下线多，其电阻值很大。根据使用电压及仪表型号规格不同，此值大约是700安至1.6K安之间，因此很容易把它们区分开来。

　　如果电能表计量的负荷很大，超过了电能表的额定电流，那就要配用电流互感器。配用电流互感器的电能表，此时，电能表的电流线圈不再串在负载回路中，而是与电流互感器的二次绕组相连接，电流互感器的一次绕组串到负载回路中去。这样，电能表的电压线圈将无法从它邻近的电流接线端上得到电压。因此，电压线圈的进线端必须单引出一根线，接到电流互感器一次回路的进线端上去，要特别注意的是，电流互感器的两绕组的同名端和电能表两个线圈的同名端的接法不可搞错，否则可能引起电能表倒转。
